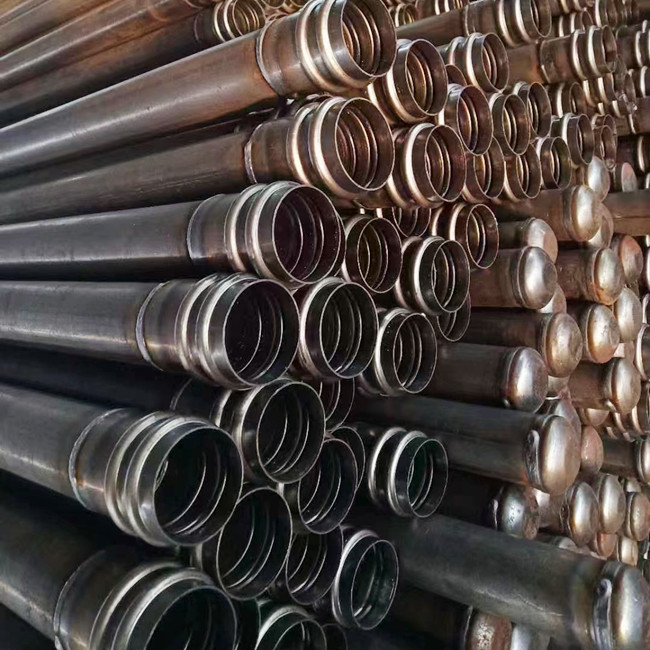

采用声波透射法。它将超声发射探头和接收探头分别下进预先埋入桩身且充满水的声测管中，探头产生的超声波经过水耦合穿透桩身混凝土到达另一个声测管中的接收探头，接收探头将接收到的信息传入仪器，通过综合分析接收到的超声波在混凝土中的信声测管：如声速、声幅、频率和波形诸参量的特征，而对桩身混凝土质量做出评价。 我厂生产的声测管(超声波探测管)的部分规格型号，其他规格的也可根据工程设计需要生产供货。
接好后把声测管放入钢筋笼内，按规则尺度紧固在钢筋笼的主筋上。 第二节钢筋笼、第三节钢筋笼以及上面一节钢筋笼声测管的装置：把不一样长度的螺旋式声测管放在不一样长度的钢筋笼内(声测管的长度和钢筋笼的长度相对应)。云南声测管按步办法装置，留意密封圈的无缺。然后用铁丝穿过螺旋式声测管上的吊环，把装置好的声测管吊在钢筋笼上不要过紧能上下移动即可。向钻孔内下放钢筋笼时螺旋式声测管的装置办法：节(下节)钢筋笼下入钻孔后，应把声测管内加满清水。
钳压式声测管作用：
1、连接可靠安全 钳压式连接强度高，抗振性好。将连接部位一次性做"死"，避免了"活接头"松动的可能性。2、接头"凸节"小 凸节处5mm，且呈圆弧连接，有效避免与导管相碰撞，减少混凝土流阻。
3、施工便利快捷 避免现场焊接、套丝或滚槽作业，只要采用专用的液压工具，钳压连接即可轻松完成，省时、省力、省费用，而且一次安装成功。
